led显示屏的网线传输信号怎么样

由于信号问题,运行中的LED显示屏突然出现随机码,如果是在一个重要的开幕式上,损失是无法弥补的。如何实现信号传输的可靠性和稳定性,已成为工程界亟待解决的重要课题。在传输过程中,信号会随着距离的增加而减弱,因此传输介质的选择就显得尤为重要。LED显示屏网络线路的传输信号如何?

首先,信号衰减LED显示:容易理解,无论信号传输介质凭借,将在传输过程中衰减的攻击。我们可以为RS-485传输电缆是多个电阻器,电感器和电容器的联合的等效电路。在信号布线电阻的效果小,所以可以忽略。电缆分布电容C主要是由两个平行的导体双绞线对攻击的。信号主要是由于失去了它们的电缆的LC低通滤波器的分布电容和电感。波特率越高,信号衰减会更大。因此,在传输的数据量并不大,传输速率不是很高,一般我们选择9600 bps的波特率。

2led显示通信线路中的信号反射:除了信号衰减外,影响信号传输的另一个因素是信号反射。阻抗失配和阻抗不连续是引起总线信号反射的两个主要原因第一个原因是阻抗失配,主要是485芯片与通信线路的阻抗失配。反射的原因是,当通信线路空闲时,整个通信线路信号处于混乱状态。这种反射信号一旦触发485芯片输入端的比较器,就会产生错误信号我们一般的解决方案是在一定电阻值的偏置电阻上加上总线的A线和B线,并将它们从拉高和拉低中分离出来,这样就不会产生不可预知的杂波信号。

第二个原因是阻抗是不连续的,这类似于光从一种介质到另一种介质的反射。在传输线的末端,信号突然遇到很少或没有电缆阻抗,信号会在这里引起反射。消除这种反射的一般方法是在电缆末端穿过与电缆的特性阻抗相同大小的端子电阻,使电缆的阻抗是连续的。由于信号在电缆上的传输是双向的,应在通信电缆的另一端连接相同尺寸的终端电阻。

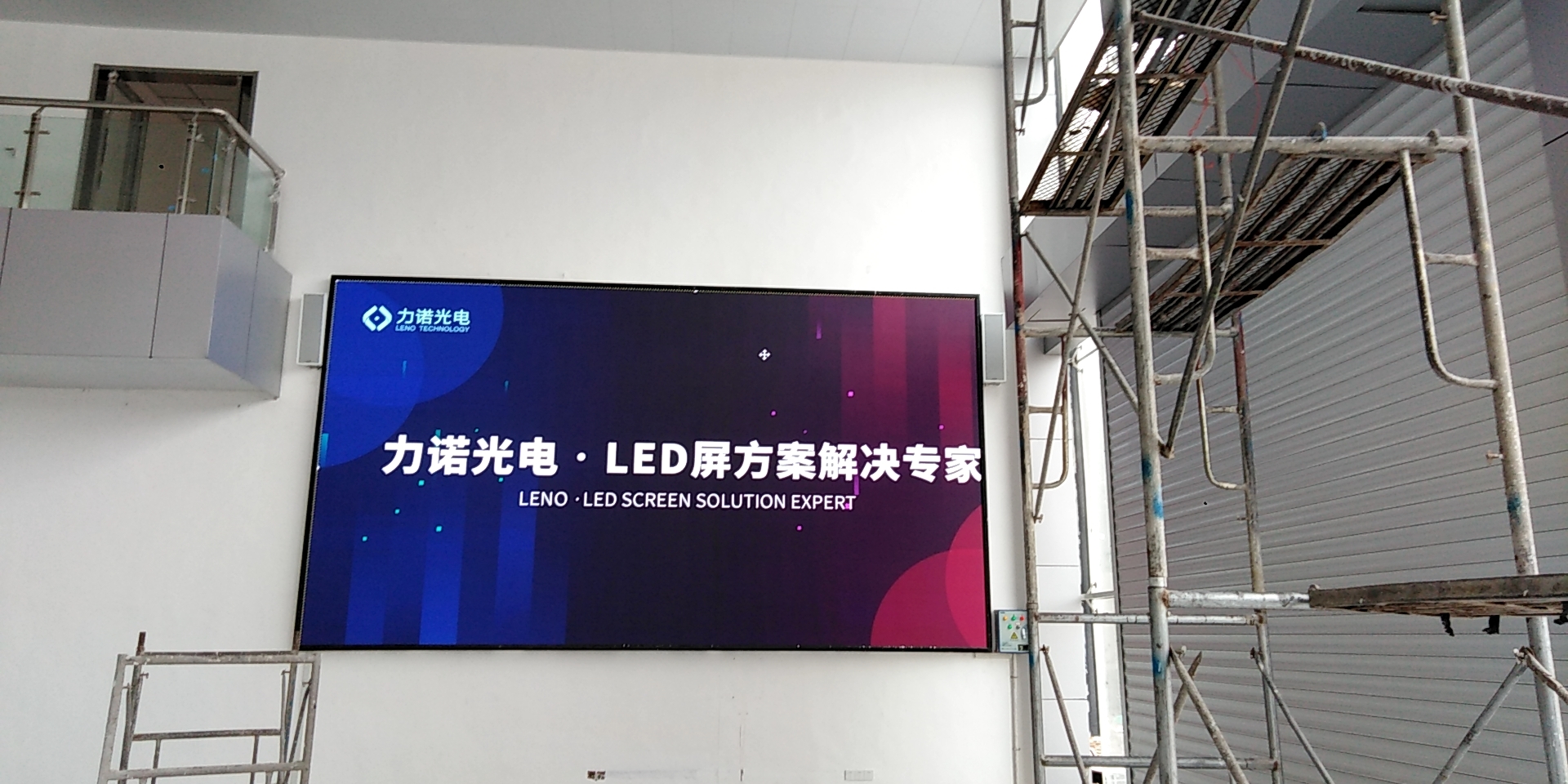

全彩LED显示屏

第三,总线传递函数的分布电容:一般多为双绞线传输电缆,即,将产生两个平行导体双绞线对之间的电容。电缆和地面之间的相似的相同小的电容。由于在总线上的信号传输是很多的1”和“0”位可以被移动,以使得当面对0×01特殊字节一样,电平“0”纳电容的分布的充电时间,并且当电平“1”,以然后突然,所述电荷积累电容器不放手在很短的时间,从而导致信号的比特的变形,影响整个数据传输的质量。

四。LED显示屏应采用简单可靠的通信协议设计:当通信距离较短、应用环境较小时,有时只需简单的单向通信即可完成本项目的全部功能,但大部分应用环境并没有那么雄心勃勃。在项目前期,认为布线是否专业(如信号线、电源线必须坚持一定距离)、通信距离的不确定性、通信线路周围的干扰程度、通信线路是否选用双绞线屏蔽线等。这些因素对系统的正常通信有很大的影响。因此,制定一套完善的通信协议是非常重要的。
